HỆ THỐNG CHỐNG RUNG
Tổng quan về Hệ thống chống rung
Giới thiệu hệ thống chống rung:
Trong quá trình vận hành, máy móc tốc độ cao hoặc công suất lớn thường phát sinh rung động. Hệ thống chống rung giúp kiểm soát rung động, nâng cao độ ổn định, độ chính xác và giảm tiếng ồn trong quá trình vận hành
Do đó, Bilz Vibration Technology AG – đơn vị hàng đầu thế giới về chống rung – cung cấp giải pháp giúp giảm rung động, hạn chế biên độ rung và đảm bảo máy vận hành ổn định
Đặc điểm nổi bật của hệ thống chống rung:
- Phạm vi ứng dụng đa dạng, đáp ứng nhiều loại máy móc và thiết bị.
- Đặc biệt phù hợp với các thiết bị đo lường và máy móc yêu cầu độ chính xác cao
- Giải pháp chuyên nghiệp cho các bài toán rung động phức tạp, đáp ứng yêu cầu khắt khe trong các ngành công nghiệp có độ chính xác cao
Các bộ phận của Hệ thống chống rung
Tấm lót chống rung được phát triển để giảm rung động và tiếng ồn truyền qua kết cấu trong nhiều lĩnh vực công nghiệp. Sản phẩm được chế tạo từ cao su nitrile, hạt nút chai và sợi polyester liên kết chéo, mang lại độ bền và đặc tính cơ học vượt trội.
Đặc điểm của Tấm lót chống rung
- Khả năng chịu được các loại dung dịch làm mát và bôi trơn hiện đại, cho phép sử dụng tấm cách ly ngay cả trong môi trường có dầu mà không làm suy giảm các đặc tính của vật liệu
- khả năng chống biến dạng dư khi chịu tải lâu dài (compression set) rất tốt
- Với 8 loại tấm khác nhau, Bilz cung cấp giải pháp phù hợp cho hầu hết các yêu cầu cách ly rung, ứng dụng cho nhiều loại máy như máy tiện, máy phay, máy mài,…
Các loại Tấm lót trong Hệ thống chống rung Bilz
Tấm lót chống rung B6
Tấm lót chống rung B6 chịu tải cực cao, đảm bảo độ ổn định tối ưu. Phù hợp cho các máy có tải trọng rất lớn và bệ máy dài
Thông số kỹ thuật:
- Tải trọng: 50 – 350 N/cm²
- Độ dày: 15 mm
- Hệ số ma sát: 0,6
Tấm lót chống rung B0
Tấm lót chống rung B0 có độ đồng nhất cao, chuyên dùng cho máy có độ cứng vững thấp như máy gia công, máy tiện, máy mài, v.v.
Thông số kỹ thuật:
- Tải trọng: 50 – 200 N/cm²
- Độ dày: 15 mm
- Hệ số ma sát: 0,6

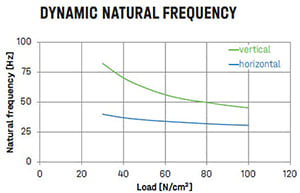

Tấm lót chống rung B4
Tấm lót chống rung B4 đa dụng cho máy công cụ, máy gia công nhựa và máy in. Đặc biệt phù hợp với các loại máy có xu hướng xê dịch trong quá trình vận hành.
Thông số kỹ thuật:
- Tải trọng: 30 – 100 N/cm²
- Độ dày: 15 mm
- Hệ số ma sát: 0,8
Tấm lót chống rung B50
Tấm lót chống rung B50 dành cho các máy có động lực học cao và diện tích tiếp xúc nhỏ, chẳng hạn như máy ép, máy đột dập, máy cắt, v.v.
Thông số kỹ thuật:
- Tải trọng: 50 – 200 N/cm²
- Độ dày: 25 mm
- Hệ số ma sát: 0,8
Tấm lót chống rung B5
Tấm lót chống rung B5 dạng gân, giúp bù sai lệch và bề mặt sàn không bằng phẳng. Được thiết kế chuyên dụng cho các máy có diện tích tiếp xúc nhỏ và động lực học cao, như máy ép, máy đột dập, máy cắt, v.v.
Thông số kỹ thuật:
- Tải trọng: 50 – 160 N/cm²
- Độ dày: 25 mm
- Hệ số ma sát: 0,8
Tấm lót chống rung B50
Tấm lót chống rung B50 dành cho các máy có động lực học cao và diện tích tiếp xúc nhỏ, chẳng hạn như máy ép, máy đột dập, máy cắt, v.v.
Thông số kỹ thuật:
- Tải trọng: 20 – 80 N/cm²
- Độ dày: 25 mm
- Hệ số ma sát: 0,8
Tấm lót chống rung B32W
Tấm lót chống rung B32W rất mềm, có bề mặt dạng gân, mang lại hiệu quả cách rung rất cao. Phù hợp với các loại máy có động lực học thấp.
Thông số kỹ thuật:
- Tải trọng: 35 – 70 N/cm²
- Độ dày: 25 mm
- Hệ số ma sát: 0,8
Tấm lót chống rung B30
Tấm lót chống rung B30 rất mềm, bề mặt dạng gân, mang lại hiệu quả cách rung vượt trội. Phù hợp với các loại máy có động lực học thấp.vi.
Thông số kỹ thuật:
- Tải trọng: 20 – 80 N/cm²
- Độ dày: 18 mm
- Hệ số ma sát: 0,8
Tấm lót chống rung B30W
Tấm lót chống rung B30W rất mềm, dạng gân, dành cho các ứng dụng tĩnh, mang lại hiệu quả cách rung tối ưu nhờ khả năng hấp thụ dao động tần số thấp. Thích hợp cho máy đo, máy kiểm tra, cân và kính hiển vi.
Thông số kỹ thuật:
- Tải trọng: 5 – 40 N/cm²
- Độ dày: 13 mm
- Hệ số ma sát: 0,8
Tấm lót chống rung B13W
Tấm lót chống rung B13W dạng gân, cho hiệu quả cách rung cao nhất. Có thể xếp chồng tối đa 6 lớp, điều chỉnh tần số riêng xuống khoảng 25 Hz (hoặc khoảng 8 Hz khi sử dụng bộ đệm chống rung). Đặc biệt phù hợp để cách rung cho nền móng.
Thông số kỹ thuật:
- Tải trọng: 5 – 40 N/cm²
- Độ dày: 13 mm
- Hệ số ma sát: 0,8
Tấm chống trượt và đệm căn chỉnh
Tấm chống trượt và đệm căn chỉnh Bilz, dùng để cân bằng cơ khí và chống trượt, không sử dụng cho mục đích cách rung.
Bao gồm các loại: BS1, BS, BN, BR7 và B8.
Bộ đệm
- Xếp chồng từ 2–6 tấm đệm Bilz để tạo thành bộ đệm.
- Phù hợp cho các máy lớn và nền có lò xo.
Ứng dụng của Tấm lót chống rung
Ứng dụng 1
Móng máy độc lập sử dụng pad cách ly Bilz để bù độ không phẳng của sàn và giảm yêu cầu cân chỉnh. Số lượng, kích thước và vị trí bố trí pad được xác định theo tải trọng máy và diện tích bề mặt đỡ
Ứng dụng 2
Kết nối ổn định với giường máy bằng phụ kiện lắp đặt bằng bu-lông, vẫn giữ nguyên vị trí khi nâng máy. Đặc biệt dành cho các máy có lực động lớn (máy ép nhựa, thiết bị dập, v.v.).
Ứng dụng 3
Cố định xuống nền bằng bu-lông xuyên sử dụng đệm và vòng đệm cách nhiệt. Việc sử dụng vòng đệm cách nhiệt giúp ngăn rung động truyền qua bu-lông.
Ứng dụng 4
Cách nhiệt và chống rung, sốc cực kỳ hiệu quả nhờ các bộ miếng cách nhiệt Bilz. Các miếng Bilz khác nhau được kết hợp thành bộ đệm chống rung, mang lại khả năng cách nhiệt được cải thiện đáng kể.
Chân máy chống rung được sử dụng để lắp đặt máy có yêu cầu cách rung và giảm truyền âm kết cấu. Thiết kế không cần bảo trì, giúp cân bằng máy đơn giản và chính xác, với nhiều tùy chọn kích thước và đệm chống rung
Đặc điểm của Chân máy chống rung
- Khả năng chịu được các loại dung dịch làm mát và bôi trơn hiện đại, cho phép sử dụng tấm cách ly ngay cả trong môi trường có dầu mà không làm suy giảm các đặc tính của vật liệu
- Khả năng chống biến dạng dư khi chịu tải lâu dài (compression set) rất tốt
- Với 8 loại tấm khác nhau, Bilz cung cấp giải pháp phù hợp cho hầu hết các yêu cầu cách ly rung, ứng dụng cho nhiều loại máy như máy tiện, máy phay, máy mài,…
Các loại Chân máy chống rung trong Hệ thống chống rung Bilz
Dòng BNSH/BNSHA
Đặc điểm nổi bật:
- Phần tử cân bằng chuyên dụng cho máy ép phun, máy ép, máy đột dập, v.v
- Phân bố tải trọng tối ưu và độ ổn định ngang cao
- BNSHA phù hợp với các máy có xu hướng dịch chuyển khi vận hành
- Cơ cấu cố định sàn không có chức năng chống lật máy
Dòng BNV/BNVS
Đặc điểm nổi bật:
- Pad cách ly BNVS đã được kiểm chứng về hiệu quả, phù hợp máy có tải trọng nhẹ đến trung bình
- Liên kết cứng giữa pad và máy, đảm bảo độ ổn định trong quá trình vận hành
- Bu-lông cân chỉnh di động giúp bù độ không phẳng của sàn và sai lệch góc lên đến ±3°
Dòng BNR/BNRS
Đặc điểm nổi bật:
- Pad cách ly BNRS đã được kiểm chứng, mang lại hiệu quả cách ly rung cao, phù hợp với máy có tải trọng nhẹ đến trung bình
- Liên kết cứng giữa pad và máy, đảm bảo độ ổn định trong quá trình vận hành
- Bu-lông cân chỉnh di động giúp bù độ không phẳng của sàn và sai lệch góc lên đến ±3°
Dòng BNRV | BNRSV
Đặc điểm nổi bật:
- Phù hợp cho máy trong ngành thực phẩm, đồ uống, đóng gói, hóa chất, dược phẩm và phòng sạch
- BNRS tạo liên kết cứng, chắc chắn giữa pad cách ly và máy.
- Bu-lông cân chỉnh giúp bù độ không phẳng của sàn
Dòng BFE
Đặc điểm nổi bật:
- Thép không gỉ, phù hợp cho ngành thực phẩm, đóng gói, hóa chất và dược phẩm
- Bu-lông cân chỉnh bù độ không phẳng và sai lệch góc đến ±7.5°
- Không sử dụng BFE kết hợp với pad cách ly Bilz
Dòng GMA
Đặc điểm nổi bật:
- Phù hợp cho máy móc, thiết bị cố định hoặc di động như máy công cụ, bơm, máy nén, động cơ và hệ thống HVAC
- Tần số riêng: khoảng 25 Hz
- Cung cấp không kèm bu-lông
Dòng BNL
Đặc điểm nổi bật:
- Cách ly hiệu quả rung động và tiếng ồn kết cấu
- Pad cân chỉnh chính xác, giúp phân bổ tải trọng tối ưu.
- Phần tử cao su có khả năng kháng axit, kiềm và dầu bôi trơn thông dụng
- Kèm bu-lông cân chỉnh, đai ốc và vòng đệm
- Không sử dụng kết hợp với pad cách ly Bilz

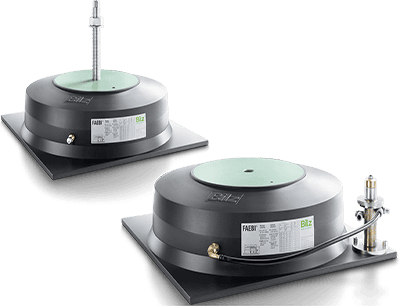

FAEBI® là bộ cách ly rung bằng đệm khí Bilz, giúp giảm rung động, tiếng ồn kết cấu cho máy móc, thiết bị. Hệ thống tự động điều chỉnh áp suất theo tải trọng, duy trì cao độ ổn định và hiệu quả cách ly rung. Với thiết kế đệm khí cao su elastomer và đế chống trượt, FAEBI® phù hợp cho nhiều ứng dụng công nghiệp khác nhau.
Đặc điểm của Đệm Khí Faebi®
- Hiệu quả cao trong việc cách ly máy móc, thiết bị và cụm máy khỏi rung động, chấn động và tiếng ồn kết cấu
- Cấu tạo từ cao su elastomer chất lượng cao, dạng bầu khí hình chuông
- Thiết kế tối ưu cho cách ly rung theo phương đứng, đồng thời hạn chế độ dịch chuyển ngang lớn
- Đế được tích hợp miếng chống trượt, giúp giảm hoặc không cần neo cố định xuống sàn.
- Có phiên bản thép không gỉ, phù hợp sử dụng ngoài trời, chẳng hạn trong các hệ thống điều hòa không khí
Các loại Đệm Khí Faebi®
ĐỆM KHÍ FAEBI® – DÒNG TIÊU CHUẨN
Đặc điểm nổi bật:
- Điều chỉnh linh hoạt: độ biến dạng được điều chỉnh theo tải trọng thông qua áp suất khí, bằng tay hoặc tự động
- Tích hợp khả năng giảm chấn
- Không truyền tiếng ồn qua kết cấu
- Dải nhiệt độ hoạt động từ -20°C đến +60°C

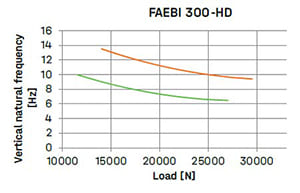

Tần số riêng
ĐỆM KHÍ FAEBI® – THÉP KHÔNG GỈ
Đặc điểm nổi bật:
- Điều chỉnh linh hoạt: độ biến dạng được điều chỉnh theo tải trọng thông qua áp suất khí, bằng thủ công hoặc tự động
- Phù hợp sử dụng ngoài trời khi kết hợp với chụp bảo vệ bằng thép không gỉ
- Tích hợp khả năng giảm chấn
- Không truyền tiếng ồn qua kết cấu
- Dải nhiệt độ hoạt động từ -20°C đến +60°C

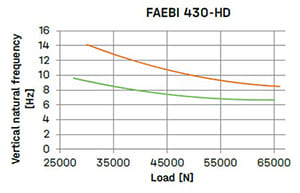

Tần số riêng
ĐỆM KHÍ FAEBI® – HD
Đặc điểm nổi bật:
- Giảm chấn khí chống mài mòn, điều chỉnh thông qua van tiết lưu bên ngoài
- Giảm nhanh biên độ dao động nhờ khả năng hấp thụ năng lượng cao
- Điều chỉnh biến dạng bằng thay đổi áp suất khí
- Không truyền tiếng ồn qua kết cấu
- Dải nhiệt độ hoạt động từ -20°C đến +60°C

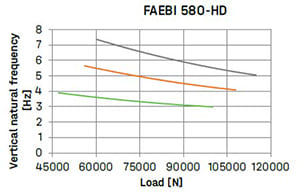

Tần số riêng

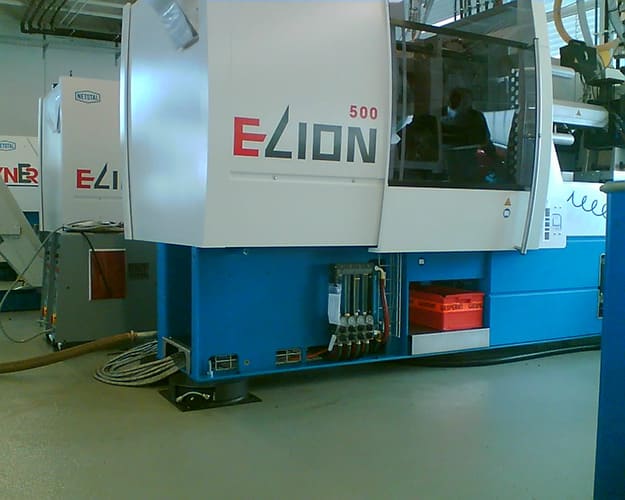

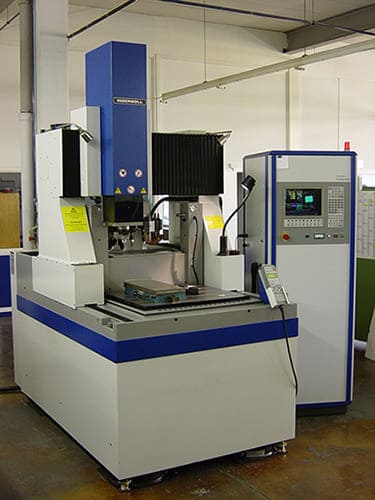

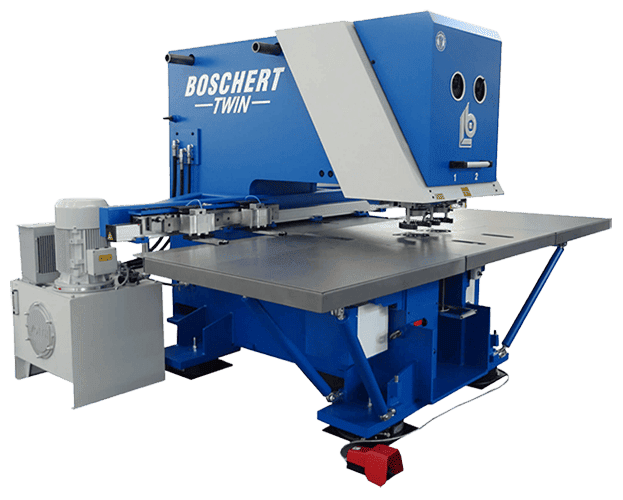

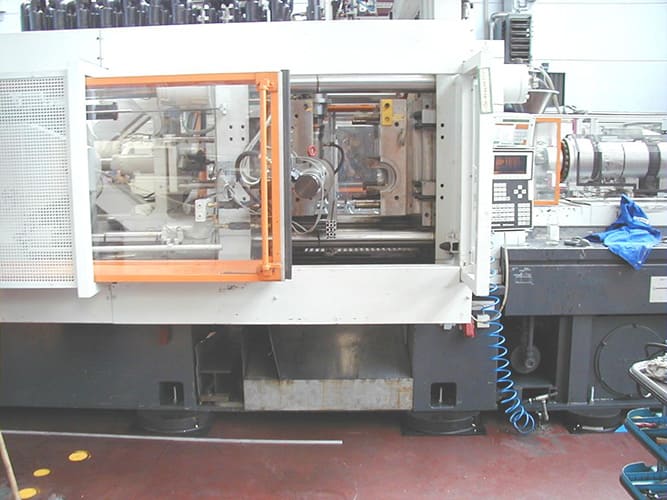

Ứng dụng của Đệm Khí Faebi® trong hệ thống chống rung
Đặc biệt phù hợp để cách ly nguồn rung cho các máy ép tốc độ cao, búa rèn và các máy móc, cụm máy khác tạo ra lực gây nhiễu động lớn. Cách ly thụ động cho các thiết bị đo và kiểm tra, cũng như các máy công cụ có độ chính xác cao.
Với đệm khí BiAir, khoang khí được bao kín bởi một màng lăn có thành mỏng, mềm dẻo và chịu áp suất cao. Piston được đặt trên màng lăn và được áp chặt vào vị trí nhờ áp suất của khối khí. Kết cấu này cho phép đạt hiệu quả cách ly rung động rất cao.
Đặc điểm của Đệm khí BiAir
- Biên độ chuyển động tối đa cho phép trong mặt phẳng ngang khoảng 1–2 mm, tùy thuộc vào kích thước của đệm khí
- Khi lựa chọn kích thước đệm khí, tải trọng được xác định tương ứng với áp suất khí 4 bar
- Ngoài các sản phẩm tiêu chuẩn, cung cấp đa dạng các loại đệm khí với biên độ dịch chuyển lớn hơn và tần số riêng thấp hơn
- Dải nhiệt độ cho phép: từ -20°C đến +80°C
- Có thể gần như loại trừ khả năng màng lăn bị hư hỏng do quá áp nhờ sử dụng các van an toàn bổ sung hoặc cơ cấu giới hạn hành trình piston bằng cơ khí
Các loại Đệm khí BiAir trong Hệ thống chống rung Bilz
ĐỆM KHÍ BIAIR-ED-AL – NHÔM ANOD HÓA
Đặc điểm nổi bật:
- Chiều cao làm việc tối đa: 100 mm
- Tần số riêng không phụ thuộc vào tải trọng
- Giảm chấn khí chống mài mòn, dễ điều chỉnh
- Không truyền tiếng ồn qua kết cấu
- Tần số riêng từ 2,5 Hz
- Chế tạo từ nhôm Anod

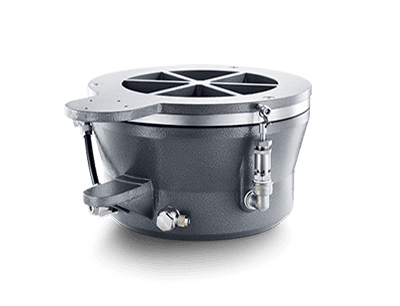

ĐỆM KHÍ BIAIR-ED – NHÔM ĐÚC
Đặc điểm nổi bật:
- Chiều cao làm việc tối đa: 157 mm
- Tần số riêng không phụ thuộc vào tải trọng
- Giảm chấn khí chống mài mòn, dễ dàng điều chỉnh từ bên ngoài
- Chế tạo từ nhôm đúc
- Tần số riêng theo phương thẳng đứng từ 2,5 Hz
- Không truyền tiếng ồn qua kết cấu

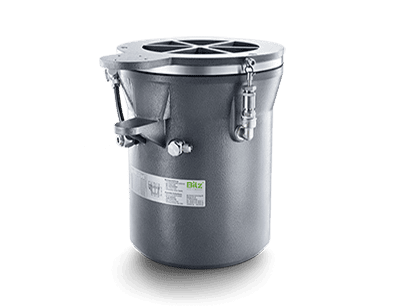

ĐỆM KHÍ BIAIR-ED-HE – NHÔM ĐÚC
Đặc điểm nổi bật:
- Chiều cao làm việc tối đa: 307 mm
- Tần số riêng không phụ thuộc vào tải trọng
- Giảm chấn khí chống mài mòn, dễ dàng điều chỉnh từ bên ngoài
- Chế tạo từ nhôm đúc
- Tần số riêng theo phương thẳng đứng từ 1,7 Hz
- Không truyền tiếng ồn qua kết cấu
ĐỆM KHÍ BIAIR-ED – NHÔM ĐÚC
Đặc điểm nổi bật:
- Chiều cao làm việc tối đa: 509 mm
- Tần số riêng không phụ thuộc vào tải trọng
- Giảm chấn khí chống mài mòn, dễ dàng điều chỉnh từ bên ngoài
- Chế tạo từ nhôm đúc
- Tần số riêng theo phương thẳng đứng từ 1,2 Hz
- Không truyền tiếng ồn qua kết cấu

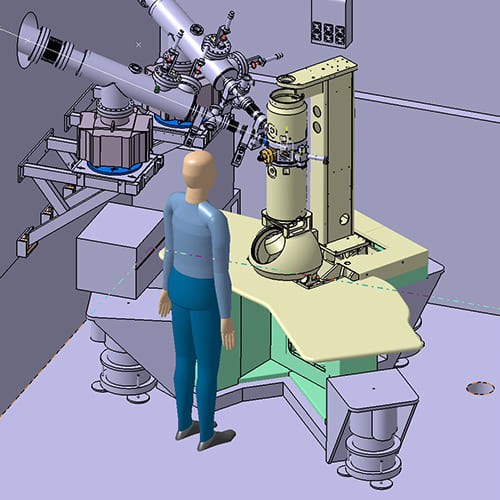

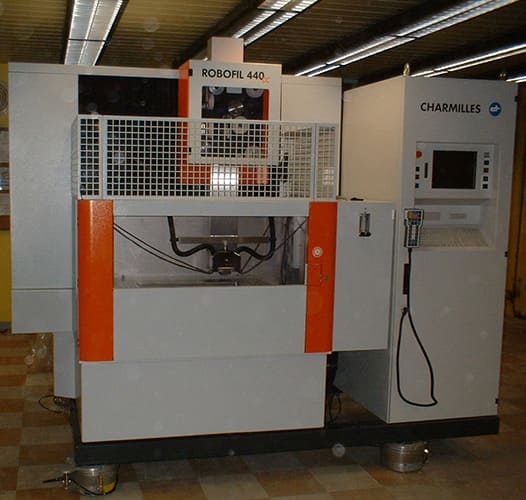

Ứng dụng của Đệm khí BiAir trong hệ thống chống rung
Dùng để cách ly rung động hiệu quả cao cho các máy đo và máy kiểm tra, máy kiểm tra và máy sản xuất trong ngành công nghiệp bán dẫn, thiết bị quang học và điện tử, hệ thống laser, máy gia công chính xác, cũng như bàn kiểm tra xe, động cơ và hộp số, v.v.
